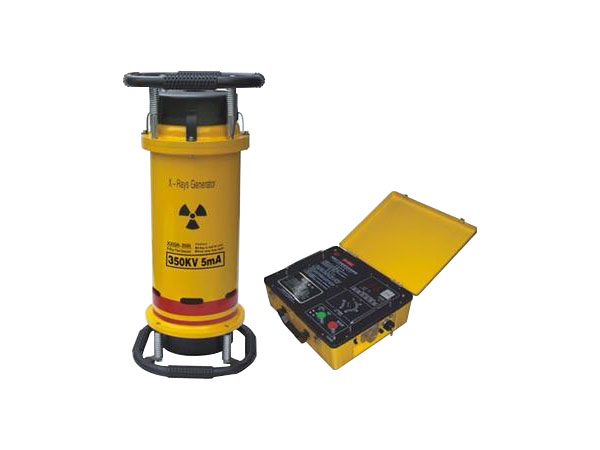

產品名稱：丹東波紋陶瓷管周向平靶X射線探傷機

產品型號：XXGH-3505

產品品牌：通廣

產品概述

變頻氣絕緣攜帶式X射線探傷機，是一種先進的無損檢測設備，廣泛適用于機械制造、石油、化工、輕紡、航空、鍋爐、壓力容器、冶金、造船、國防工業等部門，尤其適用于野外現場及高空作業。變頻氣絕緣攜帶式X射線探傷機采用先進的Z-2000E型控制器。該控制器集國內、外同類儀器之所長，選用先進的人工智能微型計算機控制系統和可控硅調壓、可控硅變頻穩流、斬波等先進的電子線路。本系列探傷機具有體積小、重量輕、操作簡便、工作穩定可靠等優點。

該類一起采用SF6氣體絕緣，將傳統的工頻變?yōu)樽冾l，是當前較先進的X射線檢查設備；具有體積小、重量輕、操作簡單、攜帶方便等特點；特別適用于野外、高空作業及現場施工。

控制器與X射線發生器徹底隔離，可防止高壓放電沖擊控制系統；抗干擾能力強，適應發電機供電。配有電子鎖定功能，保證操作者安全。

設計先進、結構合理、工藝精良、調試方便、該控制器可與XXQ/XXH/XXG全系列高壓發生器匹配。

功能及特點

波紋陶瓷管輻射探傷機，其X射線管采用電壓高、功率大、體積小、性能穩定、壽命長的波紋陶瓷管，使X射線發生器的體積更小，重量更輕，使用壽命更長，抗震方面更優。

技術指標

輸入

交流電源>4KVA：單項50Hz,AC220V±10%

輸出

X射線管電流（平均值）：5mA,

高壓變壓器輸入電壓波動：±1%

X射線發生器

冷卻方式：強迫風冷

絕緣方式：SF6氣體絕緣

安全工作壓力(20℃)：0.35Mpa～0.45Mpa

工作環境

溫度：-30℃～+60℃

相對濕度：<85%

海拔高度：1000m

最大穿透厚度條件

鋼板：A3(mm)

焦距：600mm

曝光量：≤30mAmin

膠片：天津Ⅲ型，雙面鉛箔增感

暗室處理：溫度20℃±2℃顯影時間5min

光學密度：D≥2.0

控制器

尺寸：365mm×300mm×145mm

重量：12kg

計時誤差：5min±10%

工作方式：按1:1方式工作與休息，曝光時間最長可預置時間為9.5分鐘(5min)。

技術參數

型號：XXGH－3505

輸入電源容量KW：3.4

X射線管電壓KV：180～350

X射線管焦點尺寸mm：1.0×5.0

X射線管輻射角度：25°

X射線發生器外形尺寸mm：345×345×830

X射線發生器重量kg：42.6

X射線發生器最大穿透mm：55

控制器重量kg：13.8

控制器特殊性：升壓電路/通用性
